页是InnoDB管理存储空间的基本单位，一般一个页的大小是16KB。InnoDB为了实现不同的目的而设计了许多页，比如存放表空间头部信息的页，存放Insert Buffer信息的页等等。存放我们表中记录的页是索引页（index page），鉴于我们还没有了解过索引是个什么东西，而这些表中的记录就是我们日常口中所称的数据，所以目前还是叫这种存放记录的页为数据页吧。

1. 数据页结构的快速浏览

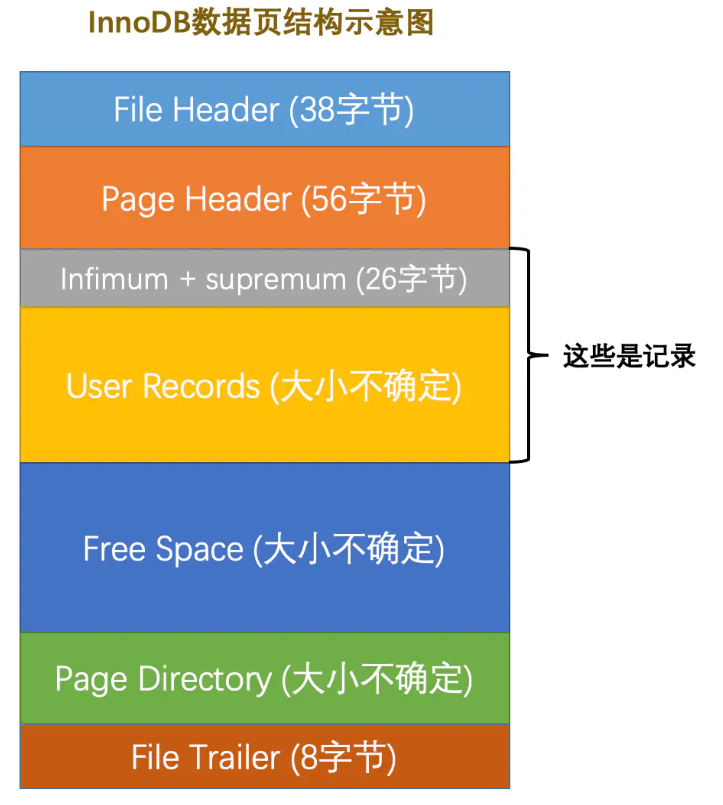

数据页代表的这块16KB大小的存储空间可以被划分为多个部分，不同部分有不同的功能，各个部分如图所示：

从图中可以看出，一个InnoDB数据页的存储空间大致被划分成了7个部分，有的部分占用的字节数是确定的，有的部分占用的字节数是不确定的。

2. 记录在页中的存储

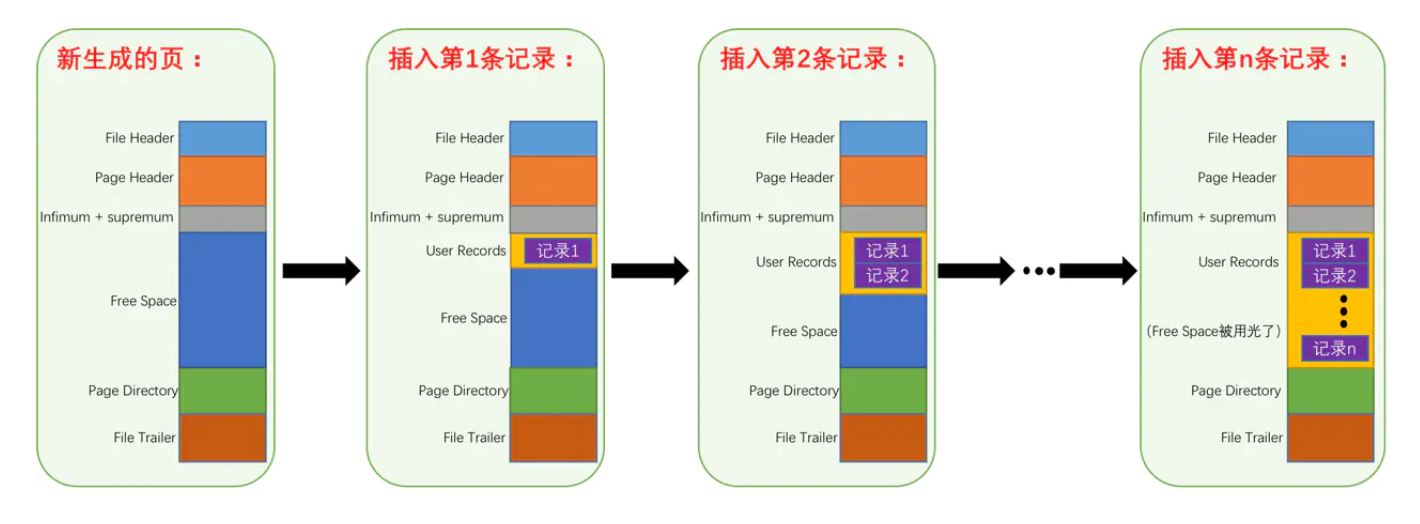

在上图的7个部分中，User Records部分是存储记录的。其实，一开始是没有User Records这部分的，每当我们插入一条记录，都会从Free Space部分，也就是尚未使用的存储空间中申请一个记录大小的空间划分到User Records部分，当Free Space部分的空间全部被User Records部分替代掉之后，也就意味着这个页使用完了，如果还有新的记录插入的话，就需要去申请新的页了。

InnoDB管理User Records是很复杂的过程，并不是把记录直接放在User Records部分就完成了。我们先从记录头信息来理解这个过程。

2.1 记录头信息

先建一个表：

mysql> CREATE TABLE page_demo(
    ->     c1 INT,
    ->     c2 INT,
    ->     c3 VARCHAR(10000),
    ->     PRIMARY KEY (c1)
    -> ) CHARSET=ascii ROW_FORMAT=Compact;

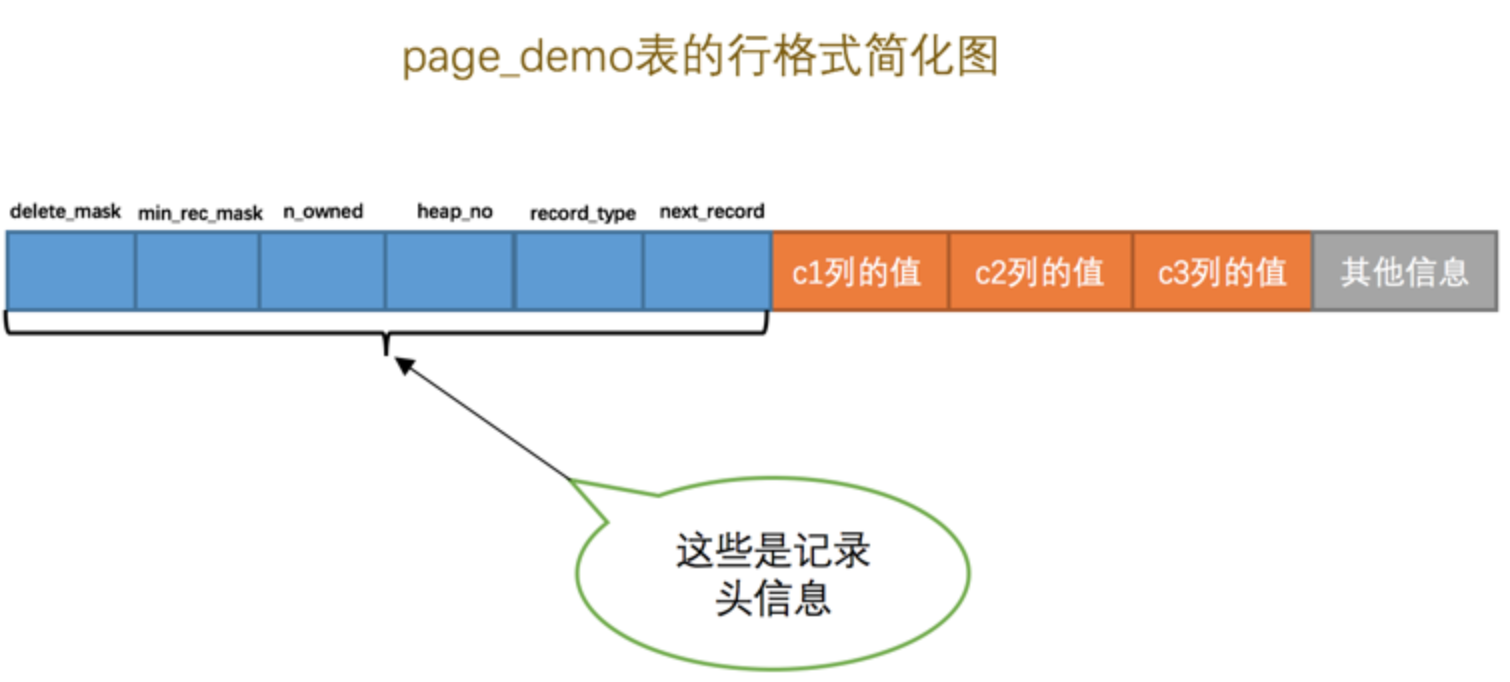

这个新创建的page_demo表有3个列，其中c1和c2列是用来存储整数的，c3列是用来存储字符串的。需要注意的是，我们把 c1 列指定为主键，所以在具体的行格式中InnoDB就没必要为我们去创建那个所谓的 row_id 隐藏列了。而且我们为这个表指定了ascii字符集以及Compact的行格式。所以这个表中记录的行格式示意图就是这样的：

记录头中的属性如下：

我们向page_demo表中插入几条记录：

mysql> INSERT INTO page_demo VALUES(1, 100, 'aaaa'), (2, 200, 'bbbb'), (3, 300, 'cccc'), (4, 400, 'dddd');

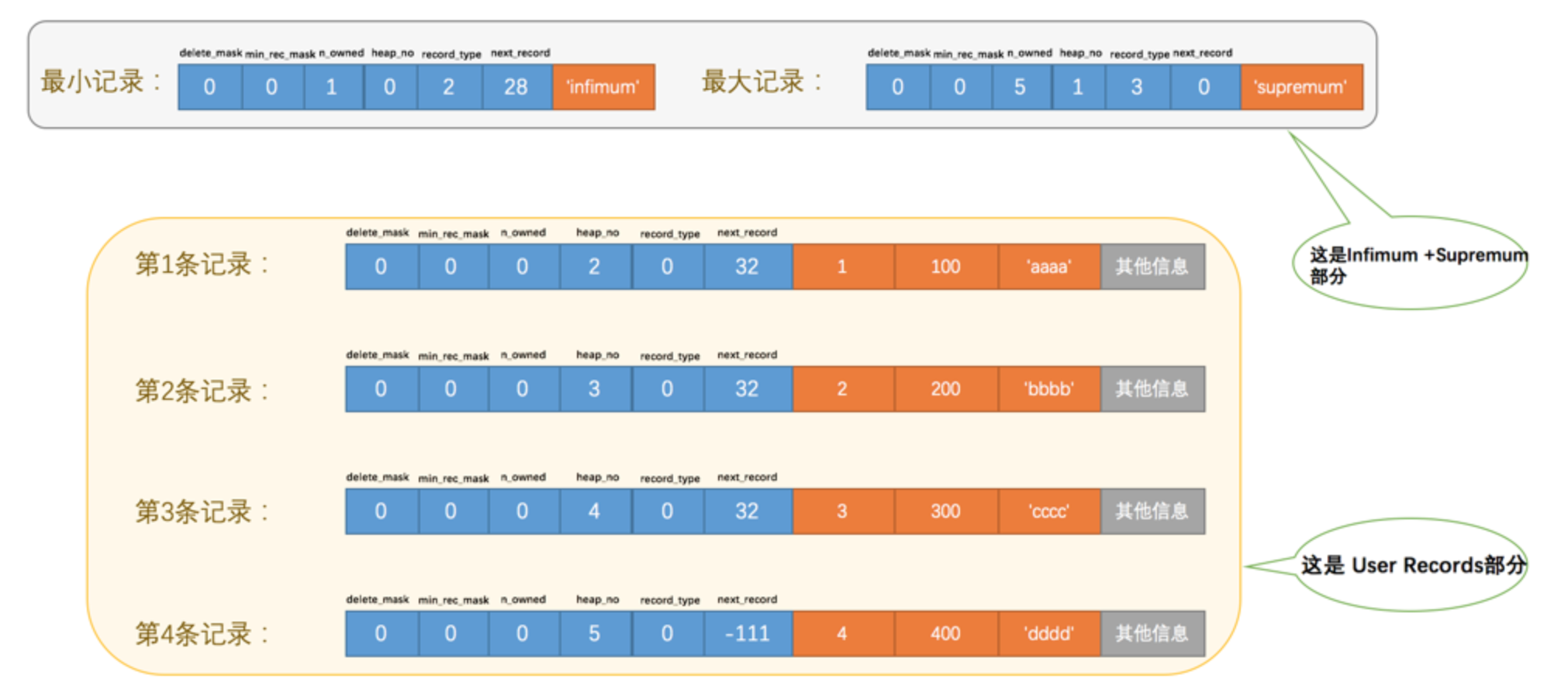

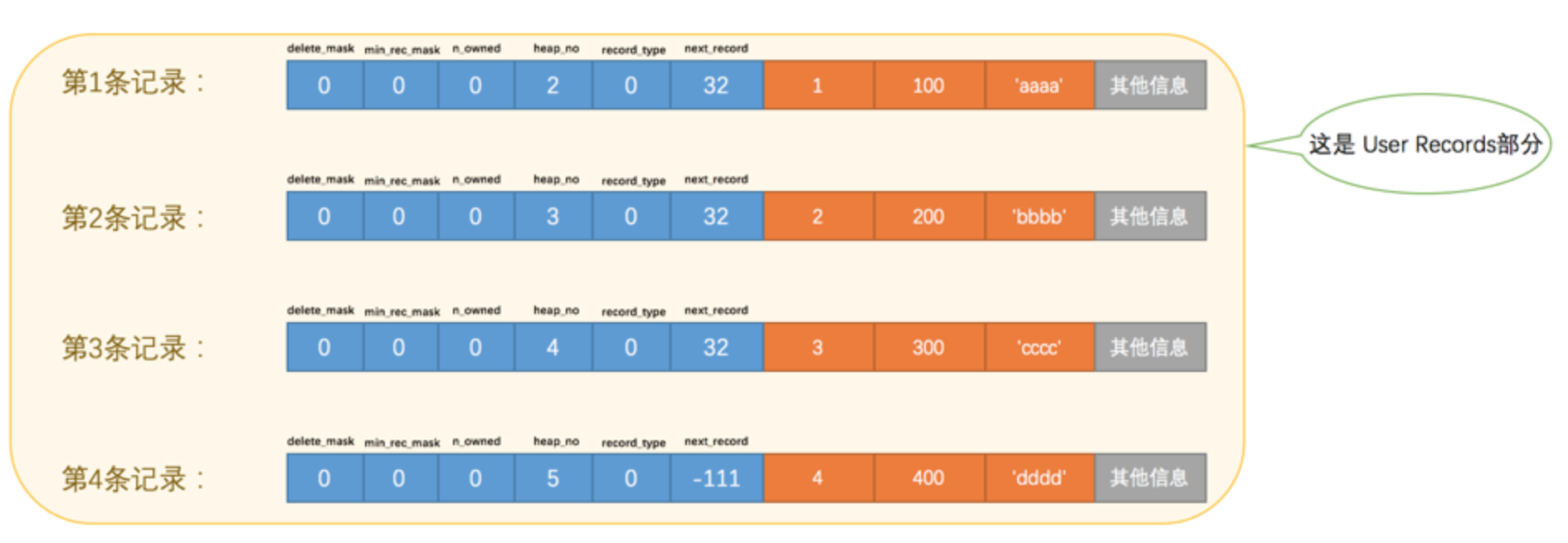

为了方便大家分析这些记录在页的User Records部分中是怎么表示的，我把记录中头信息和实际的列数据都用十进制表示出来了（其实是一堆二进制位），所以这些记录的示意图就是：

• delete_mask

  这个属性标记着当前记录是否被删除，占用1个二进制位，值为0的时候代表记录并没有被删除，为1的时候代表记录被删除掉了。这些被删除的记录之所以不立即从磁盘上移除，是因为移除它们之后把其他的记录在磁盘上重新排列需要性能消耗，所以只是打一个删除标记而已，所有被删除掉的记录都会组成一个所谓的垃圾链表，在这个链表中的记录占用的空间称之为所谓的可重用空间，之后如果有新记录插入到表中的话，可能把这些被删除的记录占用的存储空间覆盖掉。

• min_rec_mask

  B+树的每层非叶子节点中的最小记录都会添加该标记。

• n_owned

  稍后介绍

• heap_no

  这个属性表示当前记录在本页中的位置，从图中可以看出来，我们插入的4条记录在本页中的位置分别是：2、3、4、5。0和1的记录并不是我们自己插入的，所以有时候也称为伪记录或者虚拟记录。这两个伪记录一个代表最小记录，一个代表最大记录。

  实际上，记录也是可以比较大小的，对于一条完整的记录来说，比较记录的大小就是比较主键的大小。比方说我们插入的4行记录的主键值分别是：1、2、3、4，这也就意味着这4条记录的大小从小到大依次递增。

但是不管我们向页中插入了多少自己的记录，InnoDB都规定两条伪记录分别为最小记录与最大记录。这两条记录的构造十分简单，都是由5字节大小的记录头信息和8字节大小的一个固定的部分组成的。

由于这两条记录不是我们自己定义的记录，所以它们并不存放在页的User Records部分，他们被单独放在一个称为Infimum + Supremum的部分，如图所示：

• record_type

  这个属性表示当前记录的类型，一共有4种类型的记录，0表示普通记录，1表示B+树非叶节点记录，2表示最小记录，3表示最大记录。

• next_record
